現在看來，曾經的辛苦實在是值了。因為最近參成功承接了一單大型高壓電機業務，信心和靈感皆源于這次博覽會收獲的圖片和視頻。想想這單生意，參起初只是試試看的態度。畢竟兆瓦級的高壓電機要求非常高且不說，單是風險就能讓人心驚卻步。

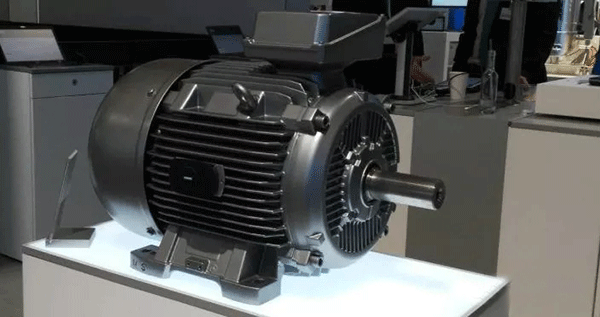

      然而，當參到現場看到需要做備機的大電機時，立馬釋懷來了精神。這臺電機和博覽會上最讓Ms.參感興趣的一臺高壓電機(看了N遍回放)如出一轍，碩大接線盒里有過電壓保護和差動保護！
過電壓保護和差動保護原理
      圖1為具有操作過電壓保護、運行差動保護和運行計量裝置的電動機電氣原理。


      FVU、FVV、FVW為壓敏電阻保護器，RC為阻容抑制吸收器，TA為計量電流互感器，TAU、TA V、TAW為差動保護電流互感器。


 圖1

高頻振蕩沖擊操作過電壓保護

      高壓電動機高壓真空開關操作過電壓的保護方式通常為圖1所示的兩種保護器組合方式，即采用電動機型復合絕緣交流無間隙金屬氧化物保護和RC阻容抑制吸收保護相結合的雙重保護方式。

復合絕緣交流無間隙金屬氧化物保護

      將500kV復合絕緣技術與新技術的氧化物閥片熔為一體。具有承受內過壓能力強、老化特性好、耐弧光接地等特點，可防止內部氧化物元件受潮和惡性爆炸事故的發生。

RC阻容抑制吸收保護

      RC阻容抑制吸收保護俗稱“RC抑制器或阻容浪涌吸收器”。作用是改變原電路阻抗，對高壓真空開關操作而導致的高頻振蕩沖擊電壓的發生產生一定的抑制，同時改變高頻振蕩沖擊電壓的的頻率值和陡度，減少沖擊過電壓危險性的概率。

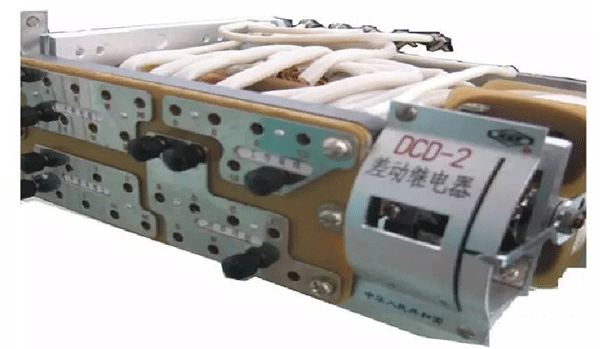

電機差動保護和漏電保護

      電機差動保護是保護電機繞組故障的，大型電機內部故障的主保護，一般動作于跳閘。電流測量點設置在每個繞組的始端和末端。正常情況下，繞組始端電流等于末端電流，兩電流之差等于零，差動保護不動作；當繞組間或對地出現短路故障時，始端電流與末端電流不相等，兩電流之差不等于零，保護被啟動。顯然和家用電器的漏電保護器類似，即始末電流差是驅動信號。
